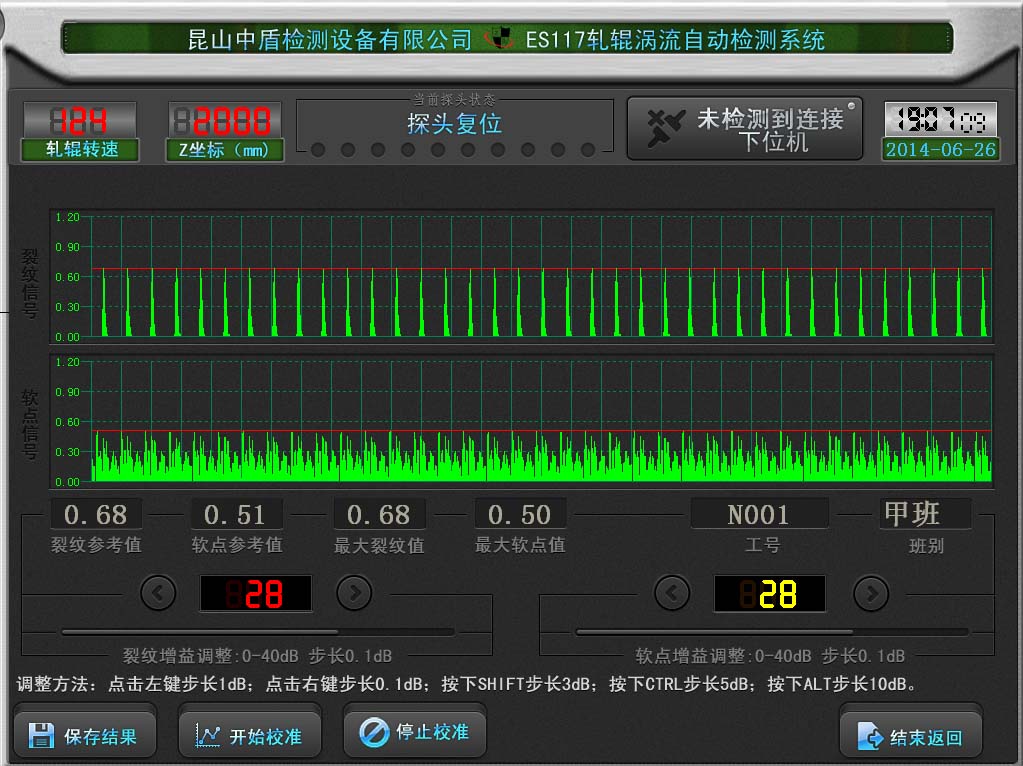

案例名稱:ES117軟件界面-系統校準

    ES117軋輥渦流探傷系統軟件界面3-系統校準 ES117軋輥渦流自動探傷儀探傷時，通過計算機控制探頭驅動器將探頭推送到距離軋面2mm左右的位置。然后通過磨床頭架使軋輥旋轉并配合拖板（Z軸）的位移，使用探頭相對于軋輥表面進行螺旋式的掃查。探頭不斷的采集輥面的缺陷信息，實時傳送到專用渦流儀。 ES117軋輥渦流自動探傷儀電路對被測量信息（探頭傳來的輥面缺陷信息）進行過濾、處理再轉換成圖像和表格形式顯示到計算機屏幕以供觀測。ES117校準模式可以看到模擬輥表面缺陷的真實波形，并且可以設置時基。

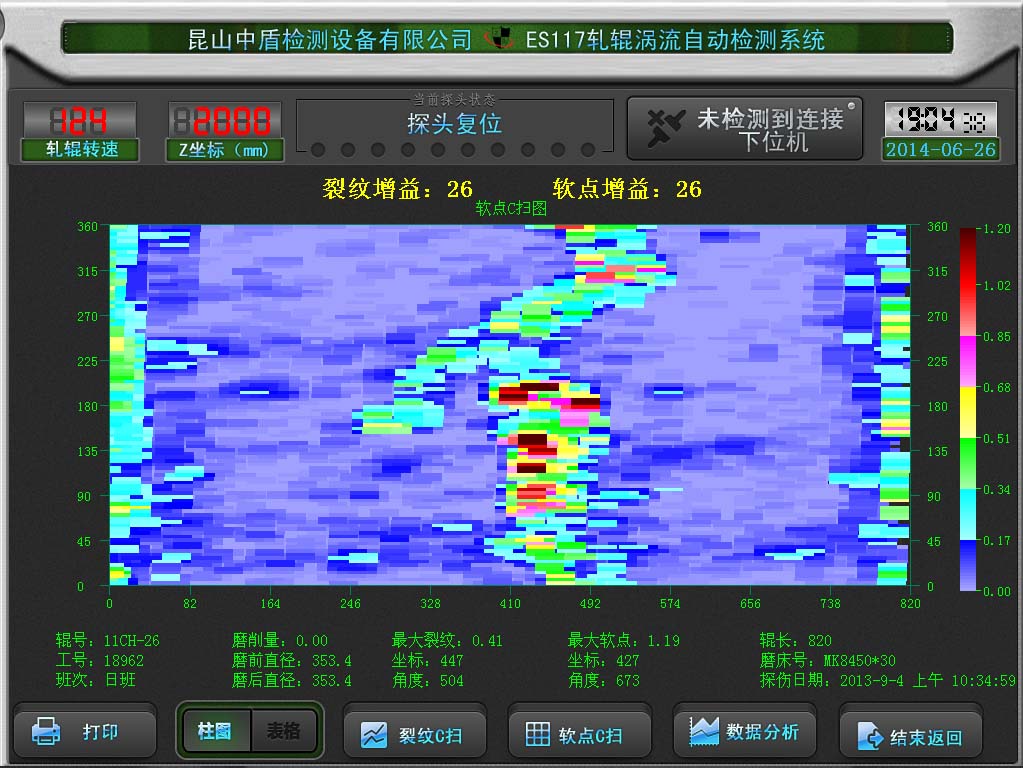

案例名稱:ES117軟件界面2

    ES117軋輥渦流探傷系統軟件界面2-軋面探傷C描圖 ES117軋輥渦流自動探傷系統可以提供柱形圖、數據表格、C掃平面圖三種探傷結果顯示形式，顯示形式可以根據需要和使用習慣自由切換。同時支持軋輥探傷結果的查詢、數據還原、在線打印、數據包導出、數據分析功能。軋輥探傷的C掃圖與數據分析相配合可以方便技術工藝人員進一步分析軋輥表面質量以及裂紋的形成原因、發民趨勢以及對軋輥的危害程度等，這項技術為我公司獨有技術。
